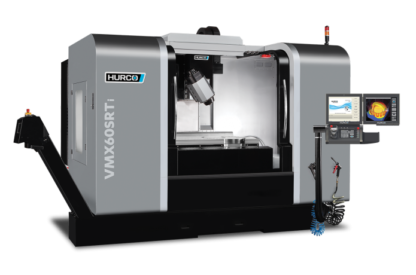

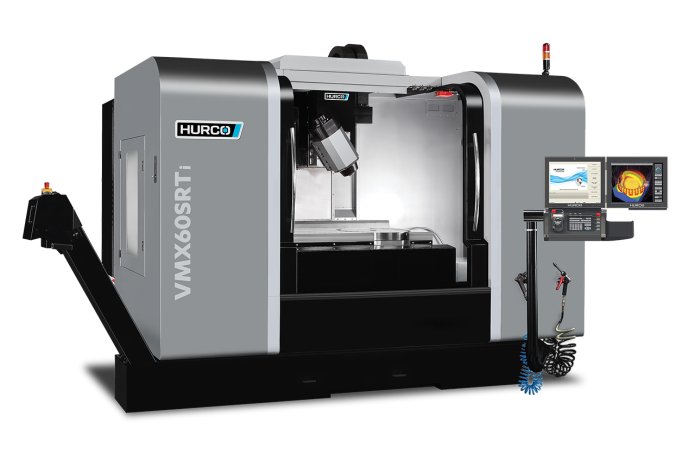

Centro de Maquinado Hurco VMX60SRTi

El diseño de la mesa rotativa (swivel-head) de nuestra series SRT para Centros de Maquinado 5 ejes, tiene características especiales como el husillo integrado con sistema de enjuague para la limpieza de las virutas; el eje C de la mesa rotativa le ofrece 3.5” (87.5mm) adicionales de espacio en el eje Z para el montaje de las piezas a maquinar. Además, la mesa rotativa tiene movimiento angular ilimitado, lo que reduce el tiempo del ciclo de maquinado, ya que tiene un movimiento libre hacia ambas direcciones. La mesa extra larga, le ofrece gran versatilidad para diferentes tamaños de piezas, con la ventaja del espacio extra para maquinados complementarios o trabajos para 3 ejes.

Categoría:

Descripción

Control CNC Hurco WinMax.9
Mesa Swivel-Head
Recorridos ejes X/Y/Z 60”x26”x24” (1524mm x 660mm x 610mm)
Recorridos ejes B/C +/-90°/ 360°
Distancia del husillo a la mesa 4” (102mm)
Tamaño de la Mesa 66”x26” (1676mm x 660mm)
Tamaño de la mesa C 23.6” (600mm) Diámetro
Max. Peso sobre la mesa 1,360kgs (3,000lbs)
Max. Velocidad del husillo 12,000rpm
Motor del husillo 48hp (36kW)
Torque del Husillo 87ft. lbs/ 118 Nm a 2900 rpm
Carrusel ATC 40 herramientas
Cono del husillo CAT40
Diámetro de la herramienta 2.9” (75mm)
Longitud de la herramienta 9.8” (250mm)
Peso de la herramienta 7 kgs (15.4 lbs)
Rango de avances 900”/min (22.9m/min)
Avances rápidos en ejes X/Y 1181”x min (30m x min)
Avance rápido en eje Z 787”/min (20m x min)
Avances rápidos en ejes B/C 50/100rpm
Altura de la Maquina 118.7” (3014mm)
Espacio requerido 223.3”x178.7” (5,672mm x 4,539mm)
Peso de la Maquina 9,091kgs (20,000 lbs)
